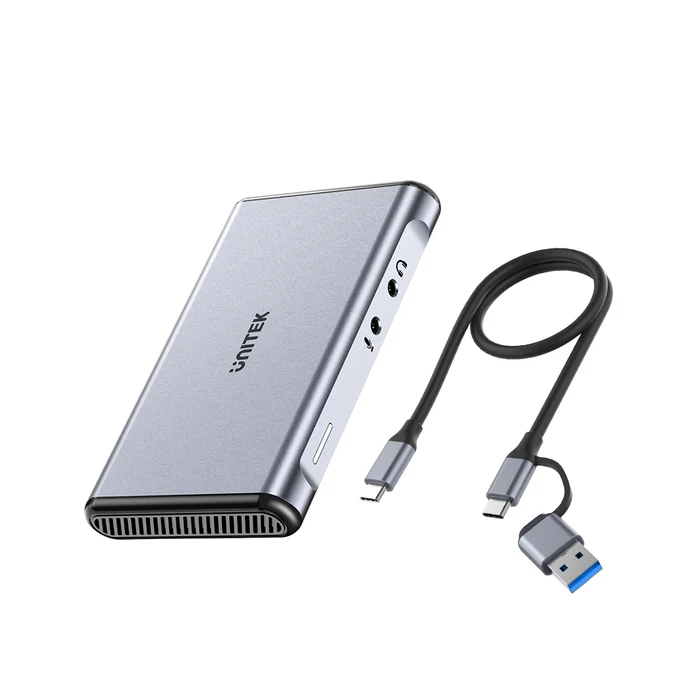

Card Capture HDMI 4K@60Hz UNITEK V1177AGY01 — 1 HDMI In, 2 HDMI Out Loop-out, USB-C 5Gbps

UNITEK V1177AGY01 là thiết bị đứng giữa thiết bị phát HDMI và màn hình: tín hiệu vào cổng HDMI In, đi tiếp ra màn hình qua HDMI Out, đồng thời được gửi về máy tính qua USB-C để ghi hoặc phát trực tiếp. Điểm khác so với card capture thông thường là có 2 cổng HDMI Out thay vì 1. Máy chỉ nhận 1 nguồn vào và cần máy tính để hoạt động.

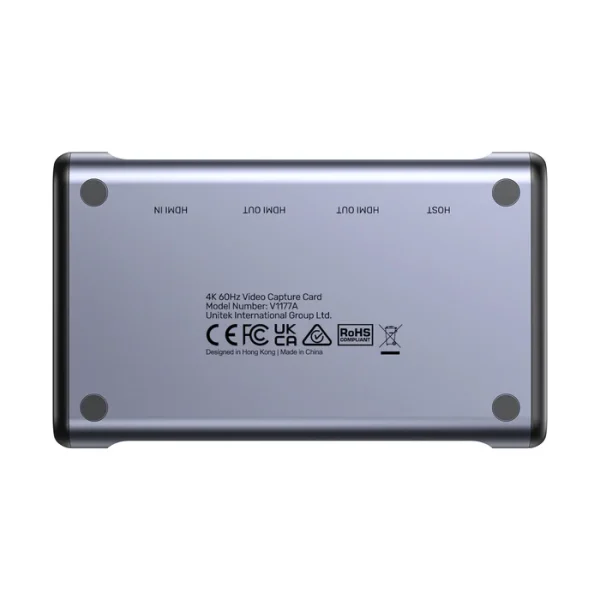

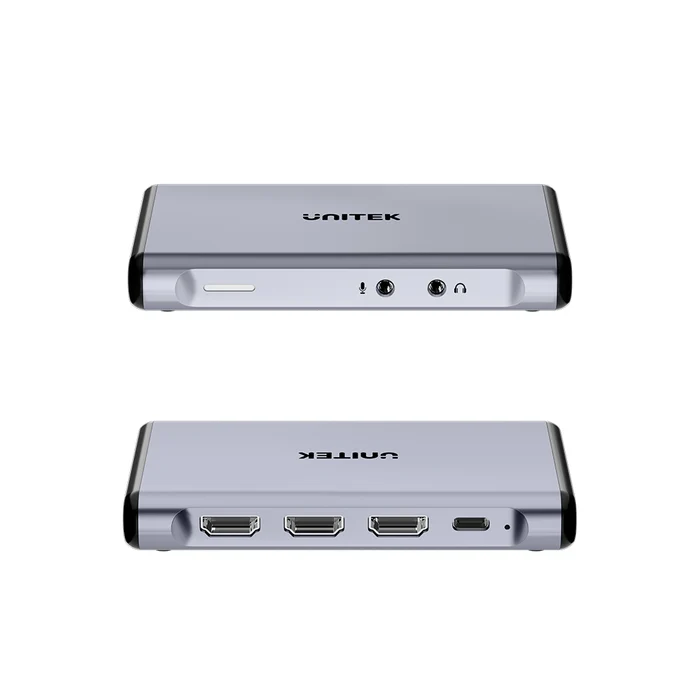

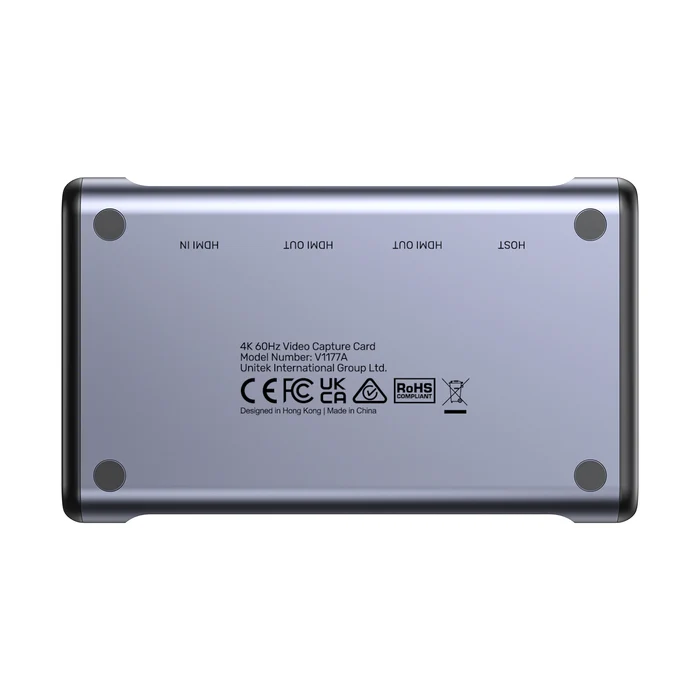

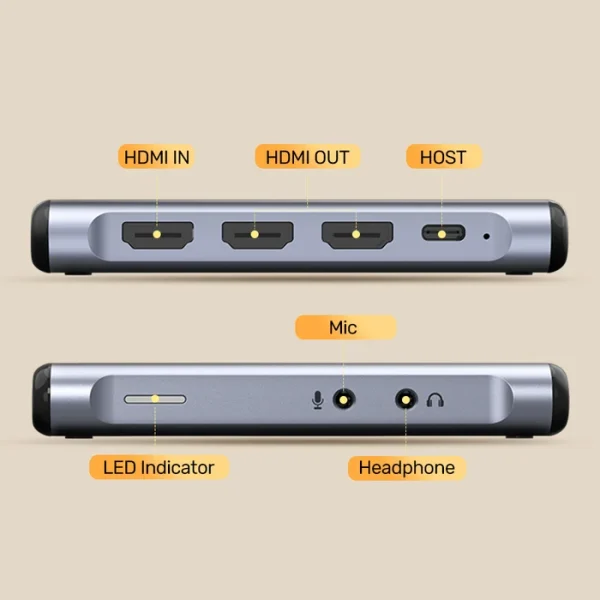

V1177AGY01 có 3 cổng HDMI: 1 cổng vào, 2 cổng ra

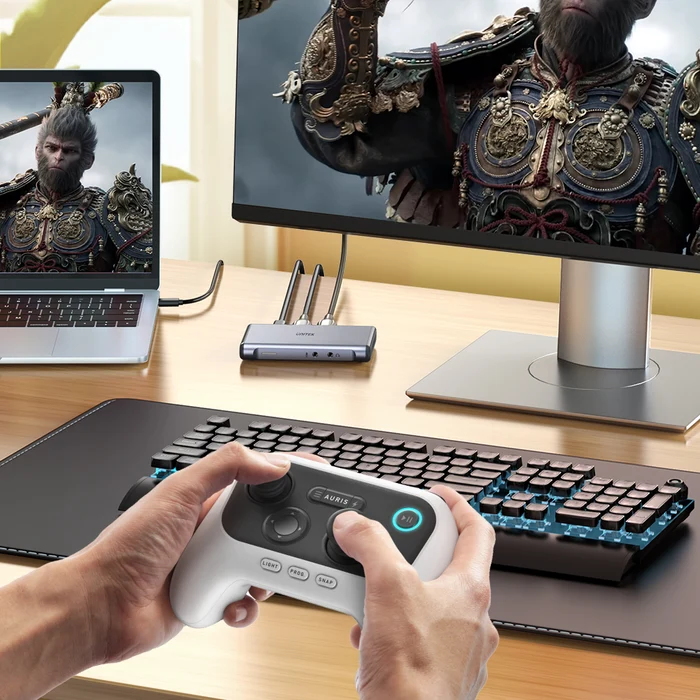

Cổng HDMI In nhận tín hiệu tối đa 4K@60Hz từ máy chơi game, camera hoặc máy tính. Hai cổng HDMI Out là cổng loop-out, mỗi cổng xuất tối đa 4K@60Hz ra một màn hình hoặc TV. Cách dùng thường gặp là một màn hình để người chơi nhìn, một màn hình cho khán giả tại chỗ hoặc người điều phối.

Hai cổng ra không dùng làm cổng vào. Nếu cần ghi 2 nguồn cùng lúc, ví dụ 2 camera, thì cần 2 card hoặc một bộ trộn hình.

Ghi hình tối đa 4K@60Hz qua USB-C 5Gbps

Hãng công bố mức ghi hình tối đa 4K@60Hz qua cổng USB-C (Host), kèm thêm mức 2K@144Hz. Định dạng video gồm MJPEG, YUY2, NV12 và I420. Hãng không công bố định dạng nào dùng được ở từng độ phân giải, nên mức thực tế cần xem trong danh sách độ phân giải của phần mềm ghi hình.

Kết nối về máy tính là USB 5Gbps. Nên cắm vào cổng USB 3.0 trở lên trên máy tính, thường có màu xanh dương hoặc ký hiệu SS.

Không cần driver trên Windows và macOS

Card dùng chuẩn UVC cho hình và UAC cho tiếng, nên máy tính nhận như một webcam và một thiết bị âm thanh USB. Hệ điều hành theo hãng: Windows 8/10/11 (32/64bit) và macOS 10.12 trở lên. Phần mềm hãng liệt kê: OBS Studio, XSplit, PotPlayer, QuickTime Player.

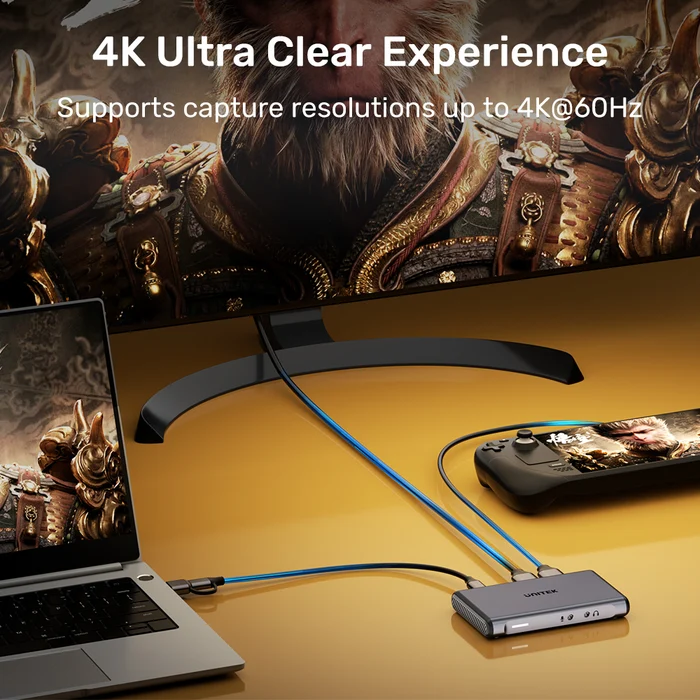

Cách cắm để vừa chơi vừa livestream

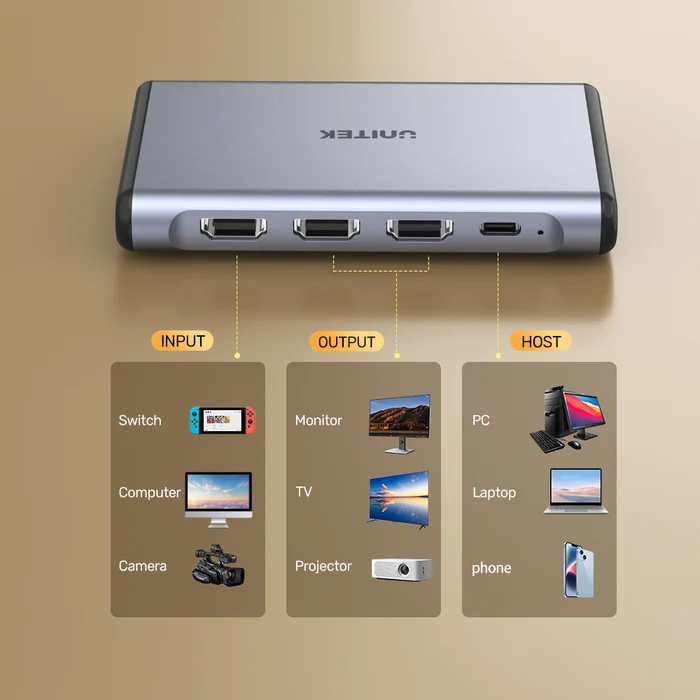

1. Cắm cáp HDMI từ thiết bị phát (PS5, Xbox, camera, máy tính) vào cổng HDMI IN.
2. Cắm cáp HDMI từ cổng HDMI OUT ra màn hình hoặc TV. Cổng HDMI OUT thứ hai nối màn hình thứ hai nếu cần.
3. Cắm cáp USB từ cổng HOST (USB-C) vào máy tính. Đèn LED sáng khi card có điện.
4. Mở OBS Studio, thêm nguồn “Video Capture Device” và chọn card trong danh sách thiết bị.

Với PS5 và PS4, máy bật HDCP mặc định. Cần tắt HDCP trong phần cài đặt của máy chơi game trước khi ghi hình.

Mic In và Audio Out 3.5mm tách riêng

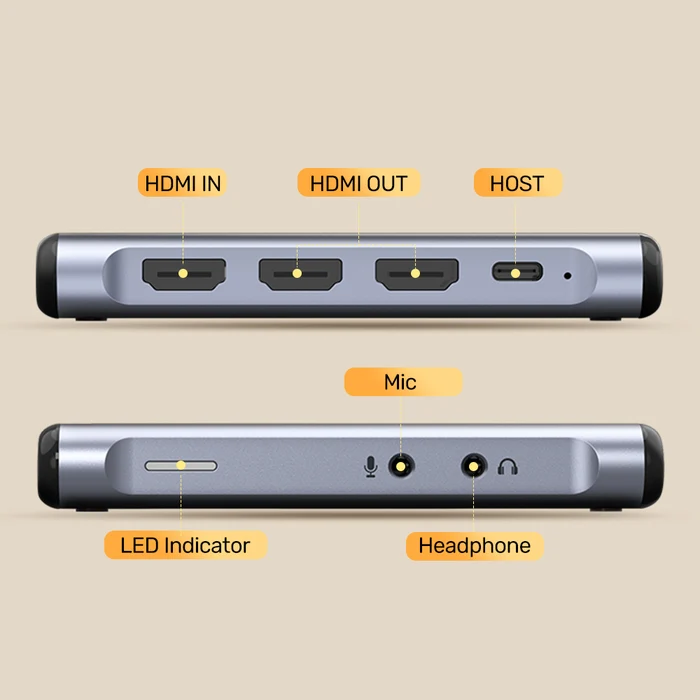

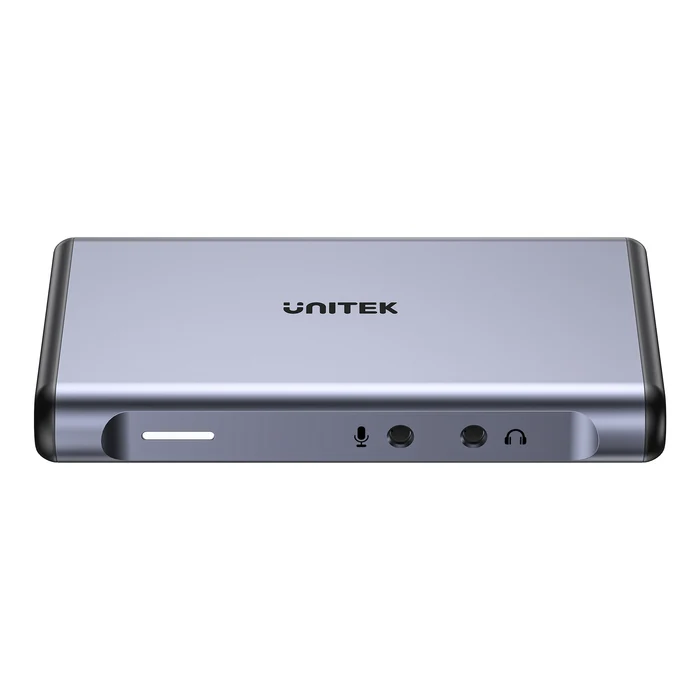

Trên thân máy có 2 jack 3.5mm: MIC IN để cắm micro và AUDIO OUT để cắm tai nghe. Âm thanh đi về máy tính theo chuẩn UAC qua cùng sợi cáp USB với hình ảnh.

Khi nào V1177AGY01 không phù hợp

• Cần ghi nhiều nguồn cùng lúc: máy chỉ có 1 cổng HDMI In.
• Cần ghi hình không có máy tính: thân máy không có khe thẻ nhớ, video được ghi trên máy tính qua USB-C.
• Cần HDR, VRR hoặc tần số quét trên 60Hz ở 4K: hãng chỉ công bố loop-out tối đa 4K@60Hz và không công bố thông tin về HDR, VRR.
